Valvulas Clack Para Filtros De Agua Y Ablandadores
Las válvulas para filtro y ablandador de agua son válvulas de accionamiento manual o automático, para su uso en sistemas de purificación de agua. Al ser resistentes, económicas y fáciles de instalar y operar, son ampliamente utilizadas en las plantas de purificación de agua. También se conocen como válvulas manuales de control de flujo. Sus aplicaciones incluyen: equipos de zeolita, arena, grava, granate, carbón, ablandadores, equipos de intercambio iónico, purificadores de carbón activado, sistemas de pretratamiento de aguas industriales, equipos de filtración para piscinas
CLACK
VÁLVULA DE RETROLAVADO (FILTRO) DE 1”
| V1TCBTZ | V1EEBMZ | |
|---|---|---|
| Tipo | por tiempo | por demanda |
| Flujo de servicio | 102 lpm | 102 lpm |
| Flujo de retrolavado | 102 lpm | 102 lpm |
| Conexión a drenaje | ¾" NPT | ¾" NPT |
| Conexión a salmuera | ⅜" o ½" OD | ⅜" o ½" OD |
| Distribuidor | 1.05" OD | 1.05" OD |
| Caudalímetro | – | 0.95-102 lpm |
| Rango del caudalímetro | – | 0.02-5700 m3 |
| Totalizador | – | SI |
| Cabeza del tanque | 2.5" | 2.5" |
VÁLVULAS DE RETROLAVADO (FILTRO) DE 1.25”
| V125TCBTZ | V125EEBMZ | |
|---|---|---|
| Tipo | por tiempo | por demanda |
| Flujo de servicio | 129 lpm | 129 lpm |
| Flujo de retrolavado | 121 lpm | 121 lpm |
| Conexión a drenaje | ¾" NPT | ¾" NPT |
| Conexión a salmuera | ⅜" o ½" OD | ⅜" o ½" OD |
| Tubo distribuidor | 32 mm OD | 32 mm OD |
| Caudalímetro | – | 0.95-129 lpm |
| Rango del caudalímetro | – | 0.02-5700 m3 |
| Totalizador | – | SI |
| Cabeza del tanque | 2.5" | 2.5" |

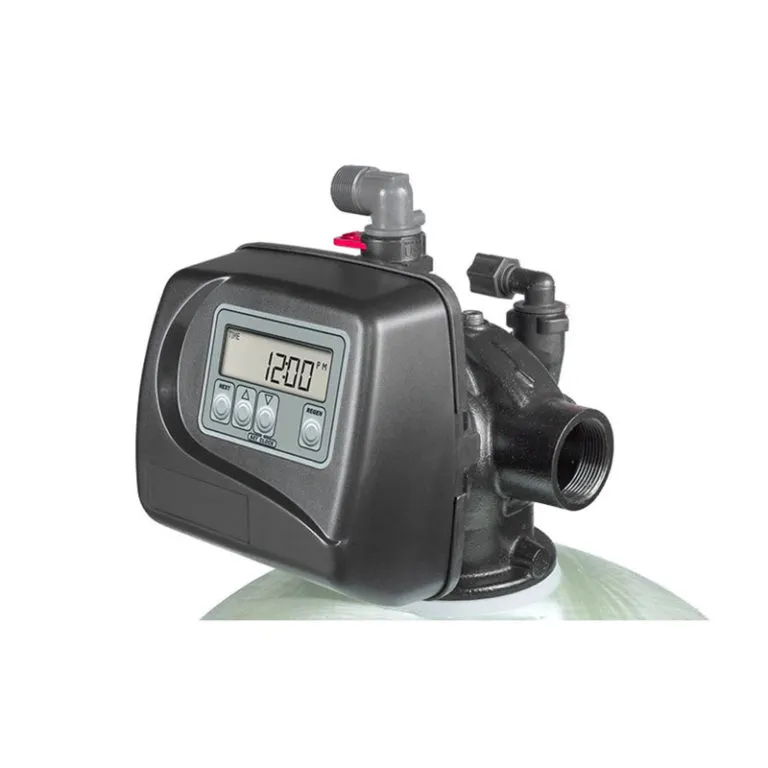

VÁLVULAS DE RETROLAVADO (FILTRO) DE 1.5”
| V15EEBTZ | |
|---|---|
| Tipo | por demanda |
| Flujo de servicio | 265 lpm |
| Flujo de retrolavado | 197 lpm |
| Conexión a drenaje | 1.25" FNPT |
| Conexión a salmuera | ¾" FNPT |
| Tubo distribuidor | 50 mm OD |
| Caudalímetro | 2-284 lpm |
| Rango del caudalímetro | 0.02-5700 m3 |
| Totalizador | SI |
| Cabeza del tanque | 4" |

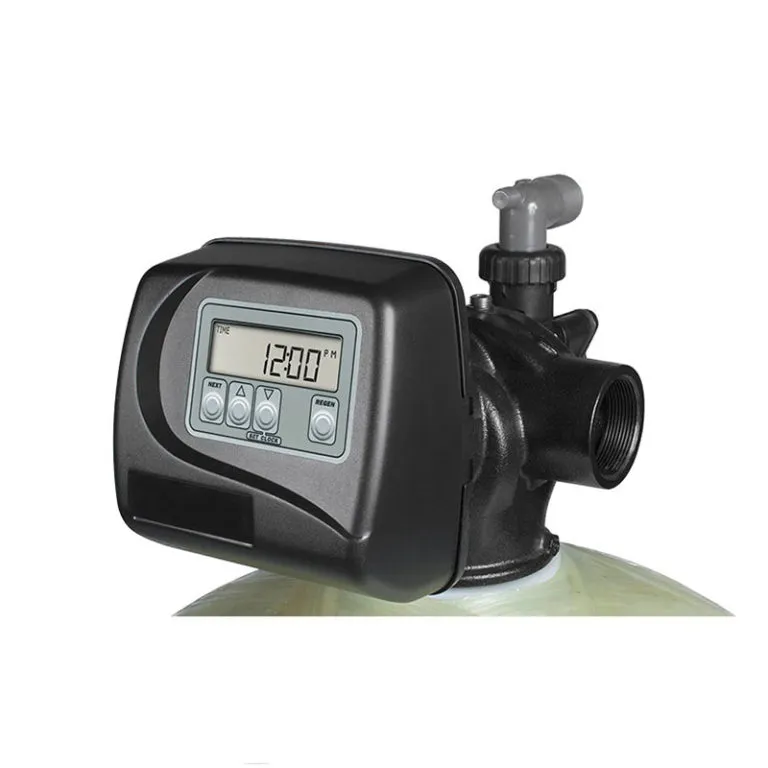

VÁLVULAS DE RETROLAVADO (FILTRO) DE 2”
| V2EEBTZ | V2HBMZ | |
|---|---|---|
| Tipo | por tiempo | por demanda |
| Flujo de servicio | 435 lpm | 473 lpm |
| Flujo de retrolavado | 303 lpm | 473 lpm |
| Conexión a drenaje | 1.5" FNPT | 2" FNPT |
| Conexión a salmuera | 1" NPT | 1" NPT |
| Tubo distribuidor | 50 mm OD | 63 mm OD |
| Caudalímetro | 5.7-568 lpm | 5.7-473 lpm |
| Rango del Caudalímetro | 0.02-5700 m3 | 0.02-5700 m3 |
| Totalizador | – | SI |
| Cabeza del tanque | 4" | 4" |

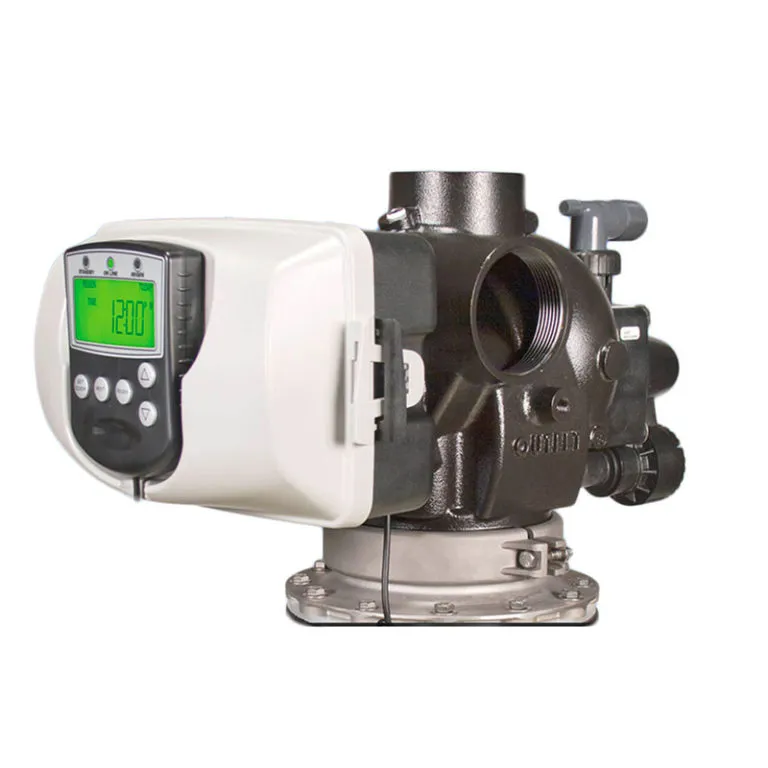

VÁLVULAS DE RETROLAVADO (FILTRO) DE 3”
| V3BTZ | |
|---|---|
| Tipo | por demanda |
| Flujo de servicio |
946 lpm |
| Flujo de retrolavado |
833 lpm |
| Conexión a drenaje |
3" FNPT |
| Conexión a salmuera |
1" NPT |
| Tubo distribuidor |
90 mm OD |
| Caudalímetro | 13-1325 lpm |
| Rango del Caudalímetro |
0.04-3800 m3 |
| Totalizador | SI |
| Cabeza del tanque | 6" Flange |
VÁLVULAS DE CONTROL (ABLANDADOR) DE 1”
| V1TCDT | V1EEDM | |
|---|---|---|
| Tipo | por tiempo | por demanda |
| Flujo de servicio |
102 lpm | 102 lpm |
| Flujo de retrolavado |
102 lpm | 102 lpm |
| Conexión a drenaje |
¾" NPT | ¾" NPT |
| Conexión a salmuera |
⅜" o ½" OD | ⅜" o ½" OD |
| Tubo distribuidor |
1.05" OD | 1.05" OD |
| Caudalímetro | – | 0.95-102 lpm |
| Rango del Caudalímetro |
– | 0.02-5700 m3 |
| Totalizador | – | SI |
| Cabeza del tanque | 2.5" | 2.5" |
VÁLVULAS DE CONTROL (ABLANDADOR) DE 1.25”
| V125TCDT | V125EEDM | |
|---|---|---|
| Tipo | por tiempo | por demanda |
| Flujo de servicio |
129 lpm | 129 lpm |
| Flujo de retrolavado |
121 lpm | 121 lpm |
| Conexión a drenaje |
¾" NPT | ¾" NPT |
| Conexión a salmuera |
⅜" o ½" OD | ⅜" o ½" OD |
| Tubo distribuidor |
32 mm OD | 32 mm OD |
| Caudalímetro |
– | 0.95-129 lpm |
| Rango del Caudalímetro |
– | 0.02-5700 m3 |
| Totalizador |
– | SI |
| Cabeza del tanque | 2.5" | 2.5" |
VÁLVULAS DE CONTROL (ABLANDADOR) DE 1.5”
| V15EEDT | V15EEDM | |
|---|---|---|
| Tipo | por tiempo | por demanda |
| Flujo de servicio |
265 lpm | 265 lpm |
| Flujo de retrolavado |
197 lpm | 197 lpm |
| Conexión a drenaje |
1.25" FNPT | 1.25" FNPT |
| Conexión a salmuera |
¾" FNPT | ¾" FNPT |
| Tubo distribuidor | 50 mm OD | 50 mm OD |
| Caudalímetro |
– | 2-284 lpm |
| Rango del Caudalímetro |
– | 0.02-5700 m3 |
| Totalizador | – | SI |
| Cabeza del tanque | 4" | 4" |
VÁLVULAS DE CONTROL (ABLANDADOR) DE 2”
| V2EEDT | V2EEDM | V2HDM | |
|---|---|---|---|
| Tipo | por tiempo | por demanda | por demanda |
| Flujo de servicio |
435 lpm | 435 lpm | 473 lpm |
| Flujo de retrolavado |
303 lpm | 303 lpm | 473 lpm |
| Conexión a drenaje |
1.5" FNPT | 1.5" FNPT | 2" FNPT |
| Conexión a salmuera |
1" NPT | 1" NPT | 1" NPT |
| Tubo distribuidor |
50 mm OD | 50 mm OD | 63 mm OD |
| Caudalímetro | – | 5.7-568 lpm | 5.7-568 lpm |
| Rango del Caudalímetro |
– | 0.02-5700 m3 | 0.02-5700 m3 |
| Totalizador | – | SI | SI |
| Cabeza del tanque | 4" | 4" | 4" |
VÁLVULAS DE CONTROL (ABLANDADOR) DE 3”
| V3DT | |
|---|---|
| Tipo | por demanda |
| Flujo de servicio |
946 lpm |
| Flujo de retrolavado |
833 lpm |
| Conexión a drenaje |
3" FNPT |
| Conexión a salmuera |
1" NPT |
| Tubo distribuidor |
90 mm OD |
| Caudalímetro | 13-1325 lpm |
| Rango del Caudalímetro |
0.04-3800 m3 |
| Totalizador | SI |
| Cabeza del tanque | 6" Flange |
VÁLVULAS DE CONTROL TWIN
| Entrada/Salida | 1" | 1.25" | 1.5" | 2" |
|---|---|---|---|---|
| Parte # | VTT1EEDM | Consulte | Consulte | Consulte |
| Configuración | 2 válvulas V1EEDM con motorizador alternante V3069 | 2 válvulas V125EEDM con con motorizador alternante V3069 | 2 válvulas V15EEDT con motorizador alternante V3071 y caudalímetro V3040-15 | 2 válvulas V2EEDT con motorizador alternante V3076 y caudalímetro V3094-15 |
BYPASS
Puede utilizarse con cualquier marca de válvula de filtro o ablandador, o con cabezal de entrada/salida (adaptadores disponibles)
Para válvulas de 1″ (V3006), 1,25″ (V3006), 1,5″ (V3097), 2″ (V3098), 3″ (V3099)
Presión de operación: 20-125 psi
Temperatura de operación: 40-110 °F (4-43 °C)
Para instalar en el suministro de agua fría solamente
CL D1400 1" IN/OUT HEAD
WS2HF
| Especificaciones | WS2H |
|
Servicio @ 1 bar/Caía de 15
Backwash @ 1.7 bar/Caía de 25
|
473 lpm, 28.4 m³/h*
473 lpm, 28.4 m³/h*
|
|
Aplicaciones del Tanque:
Suavizador
Filtro (1)
|
18" – 63" de Diámetro
18" – 48" de Diámetro
|
|
Entrada/Salida
Conexiones de montaje
|
2" BSPT o FNPT/
2.5" Bloqueo de ranura
|
|
Material de
Ciclos
Regeneración
|
Latón sin plomo
Hasta 9
Flujo Descendente
|
|
Presión de Funcionamiento
Temperaturas de Funcionamiento
|
1.4 – 8.6 Bar
4° - 43° C
|
|
Agua:
Rango del Flujo
Rando del volumen (m³)
Totalizer
|
5.7 – 473 lpm
38 – 3796.2 litros x 1000
Si |
| Distribuidor Piloto |
63mm O.D. Tubería o
2.375" O.D. Tubería
|
| Conexión de la Línea de Drenaje | 2" Female NPT or BSPT 2.5" Bloque o de Ranura |
| Conexión de la línea de salmuera |
1" Male NPT Elbow
¾" x 1"Solvent elbow
|
| Opciones de la base de montaje |
Conexiones Rápidas
4" – 8 UN
6" Brida
Contaje lateral
|
| Altura desde la parte superior del tanque |
Con 4" – 8 UN QC Base es 292mm
Con 6" Brida QC Base ss 294.6mm
|
| Peso de Envío | 22.7 Kg |
|
Eléctrica:
Voltaje de suministro
Frecuencia de suministro
Voltaje de Salida
Corriente de salida
|
230V AC
50Hz
24V AC
750 mA
|
DATA SHEET WS2HF
MANUALES Y AUTOMATICAS
VÁLVULA MANUAL PARA FILTRO DE AGUA
Ciclos: Servicio, Retrolavado, Aclarado
| V-FMS | V-FMB | |
|---|---|---|
| Flujo | 26 gpm | 44 gpm |
| Entrada/Salida |
1" FNPT | 2" FNPT |
| Drenaje | 1" FNPT | 1.5" FNPT |
| Cabeza del tanque | 2.5" | 4" |
Presión del agua: 20 – 85 psi
Temperatura del agua: 5 – 50 ºC (41-122 ºF)

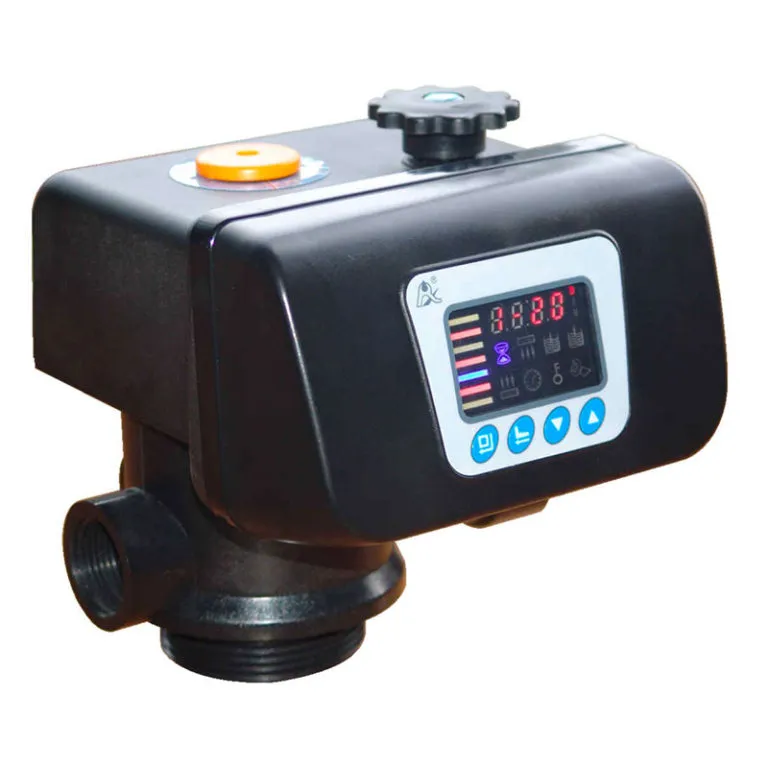

VÁLVULA AUTOMÁTICA PARA FILTRO DE AGUA
Ciclos: Servicio, Retrolavado, Aclarado
Parte del artículo: V-FES
Flujo: 17 gpm
Entrada/salida/drenaje: 1″. FNPT
Tubo de subida: 1.05″ OD
Cabezal del tanque: 2.5″.
Salida del transformador: 12 VDC, 1.5 A
Presión del agua: 20 – 85 psi
Temperatura del agua: 5 – 45 ºC (41-113 ºF)
VÁLVULA MANUAL PARA ABLANDADOR DE AGUA
Ciclos: Servicio, Regeneración, Aclarado rápido, Salmuera
Rellenar
Regeneración de flujo descendente
| V-SMS | V-SMB | |
|---|---|---|
| Flujo | 17 gpm | 44 gpm |
| Entrada/Salida | 1" FNPT | 2" FNPT |
| Drenaje | ½" NPT | 1" NPT |
| Conexión con el cerebro | ⅜" | ½" |
| Tubo de subida | 1.05" OD | 1.5" |
| Cabeza de Tanque | 2.5" | 4" |
Presión del agua: 20 – 85 psi
Temperatura del agua: 5 – 45 ºC (41-113 ºF)
VÁLVULA AUTOMÁTICA PARA ABLANDADOR DE AGUA
Ciclos: Servicio, Regeneración, Aclarado rápido, Salmuera
Rellenar
Regeneración de flujo descendente
| V-SES | V-SES-M | |
|---|---|---|
| Tipo | by Time | with Meter |
| By-pass | NO | YES |
| Flujo | 9 gpm | 9 gpm |
| Entrada/Salida | ¾" FNPT | ¾" FNPT |
| Drenaje | ½" NPT | ½" NPT |
| Conexión con el cerebro | ⅜" | ⅜" |
| Cabeza de Tanque | 2.5" | 2.5" |
Salida del transformador: 12 VDC, 1.5 A
Presión del agua: 20 – 85 psi
Temperatura del agua: 5 – 45 ºC (41-113 ºF)
CABEZAL ENTRADA - SALIDA
Para tanques con apertura de cabeza de 2.5″.
Rosca: ¾» FNPT
